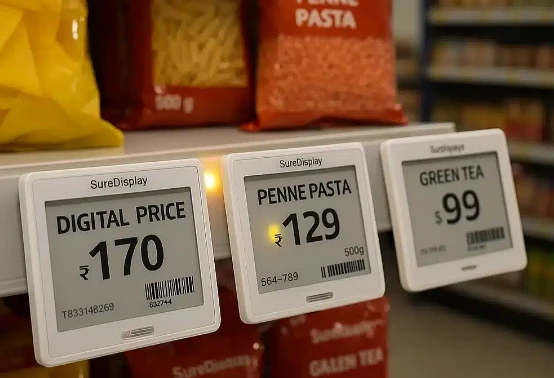

Eccu ciò chì a maiò parte di a ghjente ùn capisce micca di ESL: una schermu standalone ùn hè nunda. Litteralmente inutile. Avete bisognu di aretaper trasmette dati à ellu,softwareper dì ciò chì mostra, èghjenteper implementà stu sistema sanu in magazzini veri-hè ciò chì custituisce una "soluzione". U terminal stessu, senza a reta, hè un brique. È senza chì a piattaforma l'alimenta di dati, chì hè u puntu?
In un prughjettu, un cliente insistia à mette stazioni di basa in i pannelli di u tettu perchè pensanu chì pareva più pulita. On leur avait dit que le signal ne pénétrait pas bien. Ùn l'anu à sente. Trè settimane dopu à u lanciu, a mità di l'etichette in a sezione congelata mostravanu prezzi stanchi. Duverebbe strappallu tuttu è riparà. Li costanu triplu.A pianificazione RF importa.
L'Etichette Stessi
Perchè E-inchiostru?

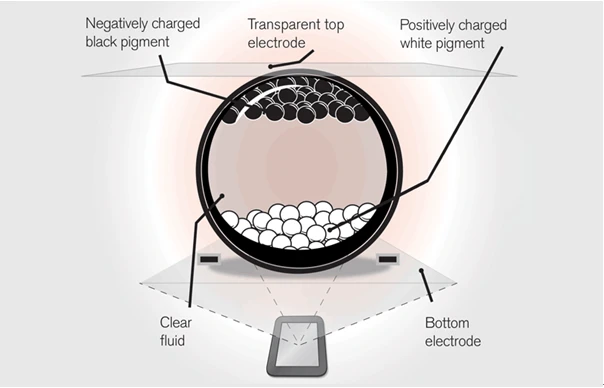

I terminali ESL sò ligati à e-schermi di tinta (E-inchiostru), è sta scelta ùn hè micca accidintali. A manera chì un ingegnere di hardware l'hà spiegatu una volta: imaginate minuscule capsule piene di particelle bianche è nere chì flottanu in l'oliu. Zap elli cù l'electricità, e particelle si movenu, l'imagine appare. Una volta chì l'imaghjini si forma, ferma solu quì. Tagliate u putere, ùn importa micca. L'imaghjini ferma. U termu tecnicu hèdisplay bistabileo qualcosa cusì.
Cunsumu di energiadurante a visualizazione statica hè praticamente nunda. I dati di prova mostranu una etichetta nera è bianca di 2,13-inch-in una batteria di buttone CR2450, rinfrescante duie volte à ghjornu, durò.6 à 8 anni. Ancu cù a freccia di rinfrescante aumentata à più di 5 volte à ghjornu, questu hè sempre circa 4 anni.
Dopu ci hè u fattu chì ùn emette micca luce -funciona riflettendu a luce ambientale, cum'è a carta. Sapete cumu i schermi LCD diventanu completamente illegibili in u sole direttu? E-inchiostru ferma perfettamente chjaru. Èanguli di vistasò basicamente un non-issue. I clienti ùn sò micca sempre stati direttamente davanti à l'etichetta, nò? Ùn importa micca cù e-inchiostru.
Eccu qualcosa chì assai persone ùn sanu micca: a tecnulugia di core per i schermi di e-inchiostru in u mondu hè quasi monopolizatu da una cumpagnia-E Ink Corporation di Taiwan. Quasi tutti i schermi di i fabricatori ESL venenu da E Ink o da i so cumpagni autorizati. Stu fattore strutturale influenza profondamente u costu è u paisaghju cumpetitivu di tutta l'industria.

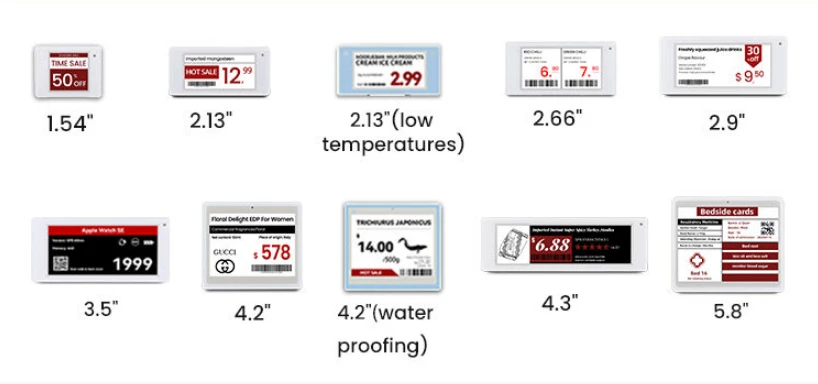

Opzioni di taglia
In -taglia, ci hè una gamma abbastanza larga:
1,5 inch- bordi di scaffali regulare per i prudutti di ogni ghjornu
2.9, 4.2 inch- articuli chì necessitanu un pocu di più infurmazione
6 inch- prudutti freschi, spaziu per l'origine, qualità, forse un codice QR
7,5 pollici è più- capsula finale è intestazioni di categuria, qualchì volta finu à 13 pollici
Certi 13.3-inch sò usati cum'è mini segni digitale, ancu s'ellu à quellu puntu a linea cù signalazione cumencia à sfocatura.

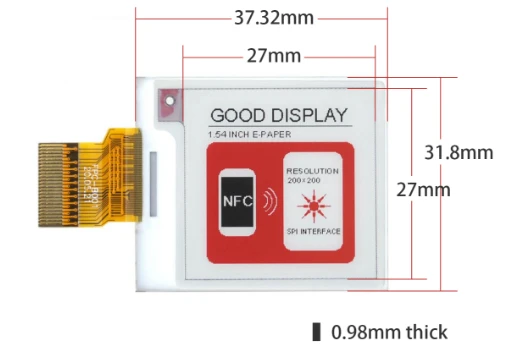

Cummerciu di culore
Avà, e-inchiostru hà e so limitazioni. I primi versioni eranu bianchi è neri solu. Allora i pruduttori anu capitu cumu aghjunghje aterzu culore-di solitu rossu o giallu-chì era un grande affare per i callouts promozionali. Più recentemente, ci hè stata una spinta versudisplay-colore.
Eccu u cuntrariu, è hè significativu:
| Tipu | Refresh Time | Costu (2.9-inch) |
|---|---|---|
| Neru-è-biancu | 1-2 seconde | Baseline |
| Trè -culore | 10-15 seconde | ~2x |
| Culore-pienu | 20+ seconde | 3-4x |
Fighjendu un aghjurnamentu di u screnu di trè-culore hè un pocu doloroso. Allora a maiò parte di i rivenditori si fermanu cù neru-è-biancu o trè-culore. U culore -pienu tende à apparisce insezioni cusmetichi, mostra di vinu-lochi induve a presentazione visuale vale a pena.
Perchè questu hè ancu impurtante-U Prublemu Attuali
Una catena regiunale supermercati in Zhejiang hà fattu un calculu: per unu di i so magazzini cù42.000 SKU, un cambiamentu di prezzu promozionale chì implica u 15% di i prudutti necessarii8 impiegati chì travaglianu quasi 6 oreper compie tutti i cambiamenti di l'etichetta. Prima chì i cambiamenti di l'etichetta eranu cumpleti, una parte considerableu di i clienti anu vistu i prezzi inconsistenti cù i prezzi di checkout. I so dati di l'auditu internu dimustravanu a rata di errore per i tag di prezzu di carta era intornu3.2%-circa 3 di ogni 100 prudutti di prezzu in modu incorrectu.
I prezzi sbagliati portanu à una seria di prublemi:
I clienti scoprenu à u checkout chì u prezzu differisce da u prezzu di u scaffale -assai mala sperienza
In parechji lochi, e violazioni ponu affruntàammende
E strategie promozionali ùn ponu esse eseguite cum'è previstu
L'articuli di liquidazione mancanu a so finestra di vendita ottima
ESL hè essenzialmente aponte. In u cumerciu tradiziunale, "u prezzu in u sistema" è "u prezzu nantu à a scaffale" esistenu cum'è duie cose indipendenti. Quandu u sistema cambia un prezzu, u scaffale ùn aghjurnà micca automaticamente -qualchissia hà da andà à cambià. Ddu "qualchissia" hè u collu di buttiglia in a trasmissione di l'infurmazioni-portendu ritardi, errori è costi. Ciò chì ESL faci hè di utilizà a tecnulugia per eliminà stu collu di buttiglia, chì permette à e dati di flussu direttamente à i terminali di a scaffale senza relé manuale.
Siccomu u travagliu umanu hè u collu di buttiglia, utilizate a tecnulugia per rimpiazzà. U mumentu chì i dati cambianu in u sistema, spinghje à l'etichette attraversu a reta, l'etichette si rinfrescenu automaticamente. Nisuna caminata versu i scaffali, nè carta, nè stampa.Ritardu cumpressu da ore à minuti, a rata di errore scende da parechji per centu à quasi zero, i costi di u travagliu diminuiscenu significativamente.
Quandu l'aghjurnamenti di i prezzi ùn sò più un collu di buttiglia, si aprenu novi pussibulità.Prezzi dinamichidiventa pussibule. I prezzi in linea è offline ponu sincronizà in-tempu reale. L'attività di prumuzione pò esse effettue precisamente à a seconda. Hè u veru valore.

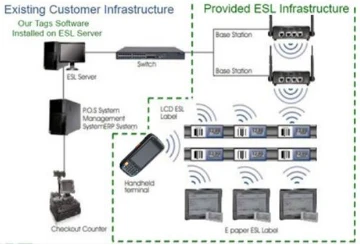

U pezzu di cumunicazione
L'etichette sò mani, stazioni basi sò nervi, rispunsevuli di trasmette struzzioni da u cervellu (piattaforma) à ogni manu.
Stazioni basesò generalmente a forma di scatula piatta -, simile in grandezza à i routers di casa, stallati nantu à i tetti, i piani di scaffali o i muri. Ogni stazione base copre una gamma di10 à 50 metri, secondu u protocolu di cumunicazione, a putenza di trasmissione è l'interferenza ambientale. Un supermercatu standard di 3 000 metri quadrati hè tipicu45 à 60 stazioni basi, cù l'area refrigerata fresca chì richiede una distribuzione più densa per via di prublemi di schermatura di signale.
Protocolli di cumunicazione
Hè quì chì i pruduttori si differenzianu-i protokolli di cumunicazione. Eccu ciò chì diversi venditori anu spartutu annantu à l'anni:
Pruprietà di 2,4 GHz (SES-imagotag, Hanshow)
I grandi picciotti si sò andati cù 2.4GHz cose di pruprietà. I so ingegneri spieganu chì vulianu un cuntrollu tutale di cumu si cumporta u protocolu per ESL specificamente. Hè sensu. U svantaghju-una volta in u so ecosistema,cambià hè un incubo. E so etichette ùn parlanu micca à e stazioni di basa di nimu. Un cliente vulia mischjà è cunghjuntà. Ùn pudia esse fattu.
Sub-GHz (433MHz, 868MHz)
Certi venditori preferanu e frequenze più bassu. Un rappresentante di Pricer hà spiegatu chì e frequenze più bassu punch through ostaculi megliu, chì traccia cù ciò chì era osservatu in un prughjettu di magazzinu cù assai béton. Ma ui regulamenti sò diffirenti in ogni paese, è l'antenni finiscinu più grande. Hè un tradeoff.
Bluetooth Low Energy
Diventa populari, soprattuttu cù i ghjucatori più novi. I patatine fritte sò ora boni, è ci hè questu appellu di permette à i clienti di appughjà i so telefoni nantu à l'etichette per l'infurmazioni di u produttu. Dimustra bè. Tuttavia, in implementazioni densi reali, ulimitazioni di gammacuminciate à vede, è ci hècongestion di canali. In un prughjettu, i schedarii di l'aghjurnamenti anu da esse spaziati perchè troppu etichette anu pruvatu à parlà à una volta.
infrarouge
Pricer usa questu in certi di i so sistemi. Funziona bè induve ci sò prublemi di interferenza elettromagnetica. Ma ci hè bisognulinea di vista chjara, chì, in un veru magazinu cù e persone chì caminavanu è cose chì si movenu, ùn hè micca sempre realisticu.
U paradossu di u putere
Eccu ciò chì rende a cumunicazione ESL veramente complicata per esse ghjustu: e etichette ùn anu bisognu à pocu pressu a putenza -batterie chì duranu da 5 à 10 anni-ma anu sempre da piglià l'aghjurnamenti quandu sò mandate. A manera di risolve questu hè attraversusonnu sincronizatu -cicli di veglia. L'etichette sò in fondu in coma a maiò parte di u tempu, svegliate solu per una frazione di seconda durante i finestri predefiniti per verificà s'ellu ci hè qualcosa di novu. I profili di putenza mostranu chì queste cose sò inmicroampere{0}}sonu di livellu più di 99% di u tempu.
Perchè a pianificazione RF rende o rompe i prughjetti
Eccu induve più tempu deve esse passatu, perchè uni pochi di prughjetti ESL anu successu o fallimentu largamente secondu a qualità di a pianificazione di a rete di cumunicazione.
Scaffale in metalloriflette è blucca i signali, cusì e pusizioni di a stazione di basa deve esse cuncepite cù cura
Casi refrigeratisò basamenti gabbie di Faraday -armarii di metallu, interferenza di compressori, porte di vetru tutti affettanu i signali. Di solitu, i dispusitivi relay separati in l'internu sò necessarii
I periodi di aghjurnamentu di punta èdoppia coperturaper e zone chjave per prevene i punti unichi di fallimentu

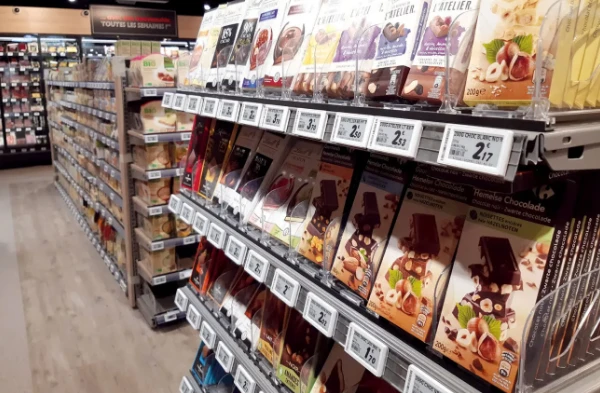

Allora chì hè ESL, in ogni modu-Una Definizione
Soluzione Elettronica di Etichetta di Scaffale, suddivisa:
Elettronica- distingue da carta
Etichetta di a scaffale- hè un tag di scaffale, micca una schermu di publicità
Soluzione- hè una suluzione cumpleta, micca un solu pruduttu
Perchè deve esse chjamatu "soluzione"? Un'etichetta elettronica autonoma hè veramente senza significatu-ùn pò micca ottene prezzi da sè stessu, ùn pò micca sapè ciò chì mostra per sè stessu, ùn pò micca rinfriscà da sè stessu. Si deve cuntà nantu à arete di cumunicazioneper riceve instructions, appughjà nantu à apiattaforma softwareper ottene dati. Hè un tipu di prima cosa per imbulighjà a testa cù ESL.
U Latu Software
In fondu, ci vole à esse una piattaforma chì tira i dati di u prezzu da l'ERP o POS, capisce ciò chì passa nantu à quale etichetta, è spinghja fora. Ci hè editori di mudelli per cuncepisce layout di etichette, è una certa logica per quandu spinghje l'aghjurnamenti.
Uparte integrazionecù i sistemi esistenti-hè quì chì i prughjetti si fermanu per mesi. Legacy ERP, furmati di dati strani, dipartimenti IT chì ùn daranu micca accessu.
Mette sta cosa in una tenda
Un sistema ESL da nunda à u cumpletu richiede di passà per un prucessu cumpletu di implementazione di l'ingegneria. A cumplessità di stu prucessu spessu supera l'aspettattivi di i primi-utilizatori. Parechji prughjetti vanu à latu quì, cusì sta sezione meriteghja una vera attenzione.

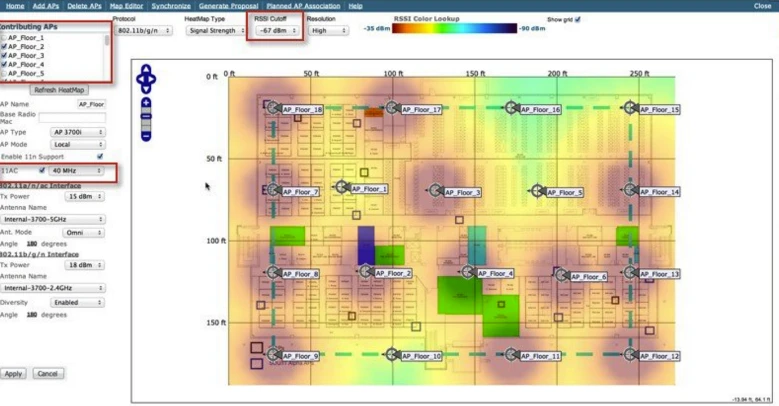

L'indagine RF-Induve i prughjetti mori
Ma a cosa chì uccide a maiò parte di i prughjetti?Sondage RF. O piuttostu, a mancanza di una propria.
ESL si basa nantu à a cumunicazione wireless, è l'ambienti veri di vendita sò pieni di ostaculi è interferenze:
Scaffale in metalloriflette i signali
Armadi frigoriferisò gabbie naturali di Faraday
Muri di cimentubluccà a penetrazione
Altri apparecchi wirelesscausa interferenza
Durante u trafficu di punta,i corpi umani stessi assorbanu i signali
Un sondaghju RF propiu hè veramente assai travagliu. Accumincia cù a mappatura di l'ambiente fisicu-induve sò i mura, induve sò i scaffali di metallo, ciò chì genera interferenza. Allora e teste di propagazione di u signale mostranu cumu si cumportanu veramente e frequenze in quellu spaziu specificu. Pruvate e cundizioni di cunfini, i cantoni strani, i zoni vicinu à u dock di carica. L'output ùn hè micca solu "mette stazioni di basa quì"-si deve esse pusizionamentu precisu, cum'è finu à u centimetru, inseme cù carte di copertura chì mostranu induve u signale hè forte, induve hè debule, è ciò chì deve fà nantu à i punti problema. Hè tediosa, ma salva da u scenariu di incubo citatu prima.
Un saccu di venditori salta questu o facenu a mità-assessu per risparmià i costi. Allora si dumandanu perchè u 15% di e etichette continuanu offline.
Valutazione di u situ
U primu passu hè di capisce a situazione di a tenda:
Ambiente fisicu- zona di magazinu, altezza di u tettu, layout di pavimentu, tippi di scaffali
Esigenze di u produttu- SKU totali determinanu a quantità di l'etichetta, a distribuzione di categuria determina i rapporti di taglia
ambiente IT- quali versioni ERP/POS funzionanu, com'è l'infrastruttura di rete
Installazione di a stazione di basa
Montatura à u tettuhè l'approcciu più cumuni-ci hè una linea di vista chjara à i scaffali è hè fora di u modu. Ma se u tettu hè troppu bassu o ùn ci hè micca un bonu puntu di muntatura, ponu andà sopra à l'unità di scaffali invece. L'installazione murale funziona cum'è supplementu per certi spazii.
U putere hè di solitu furnitu attraversuPoE, chì hè cunvenutu perchè solu un cable hà bisognu à curriri. Chistu significa chì PoE cambia per alimentà tuttu, è secondu a stallazione, forse un servitore locale o gateway.
Ùn ti scurdàUPS-se l'energia si spegne è u sistema crashlessly, pò corrompere a basa di dati.
Impiegazione di l'etichetta
Riceve a spedizione, inspeccionali, eseguite teste di attivazione per assicurà chì funzionanu veramente
Scansate ogni etichetta è ligate à u pruduttu currispundente in u sistema
A stallazione fisica dipende da quale tipu di scaffali hè in u locu
Alcune etichette si attaccanu à u bordu di u scaffale, alcune scorri in un slot di ferrovia. Ci hèi magnetichiper superfici metalliche,quelli adesiviper superfici lisce, èpicculi standsper vitrine. Nunda cumplicatu, solu tempu-cunsumendu per fà migghiara di elli.
Test è Validazione
Testi funziunali- tuttu funziona cum'è previstu?
Test di copertura- ogni etichetta
Test di stress- sottu carica di punta per almenu 72 ore
Integrazione di u sistema digià citata-hè quì chì i prughjetti mori. A sola fase di debugging cumuna pò piglià settimane se i sistemi legati sò abbastanza disordinati.
