Questi fallimenti anu mudelli, è a maiò parte sò diagnosticabili in 30 minuti o menu. Questa guida hè strutturata intornu à cumu funziona veramente a risoluzione di i prublemi: partendu da ciò chì pudete vede nantu à u screnu, dopu travaglià in daretu à a causa. Sia manteneschermi di display LCD cummercialein retail, run panels in kiosks publicu, o debug hardware incrustati durante u sviluppu, u prucessu di diagnostichi hè listessu.
Riferimentu rapidu di i sintomi
Aduprate sta tabella cum'è u vostru primu filtru. Cause multiple ponu pruduce u stessu sintumu, cusì trattate cum'è una direzzione iniziale, micca una risposta finali.
| Sintumu | Causa più probabile | Prima Azzione |
|---|---|---|
| Screen completamente scuru, senza retroilluminazione | Fallu di corrente o fusibile brusgiatu | Misura a tensione di ingressu à i pin di u modulu |
| Pantalla accesa ma assai scura | Degradazione di retroilluminazione o matrice LED fallimentu | Pruvate u circuitu di retroilluminazione indipindente |
| Immagine debole visibile solu cù una linterna | Fallu di retroilluminazione - u pannellu stessu hè funziunale | Inspeccione strisce LED è circuitu di driver |
| Display lampeggiante o lampeggiante | Cavo nastro sciolto o tensione di alimentazione instabile | Reseat all connectors; verificate u ripple di supply |
| Linee verticali o horizontali nantu à u screnu | Sustrato fissuratu o difettu IC di u driver | ispezzione visuale; scambià a scheda di driver |
| Caratteri mischiati o mancanti | Errore di protocollo o bug di firmware | Verificate i paràmetri di cumunicazione contru a datasheet |
| Pantalla bianca senza cuntenutu | Fallu di inizializazione o perdita di signale | Verificate a cunfigurazione di u protocolu; cunfirmà u tempu di reset |
| Immagine fantasma persistente o brusgià-in | Immagine statica nantu à u pannellu invechjatu troppu longu | ciclu di putenza; run pixel-refresh test pattern |
| L'input toccu ùn hè micca registratu | Cable touch dannatu o firmware corrottu | Verificate u cable ribbon; re-controller touch flash |
| Reset casuale o ciculu di putenza | Spike di tensione o capacità di corrente insufficiente | Misura l'offerta cù l'oscilloscope; aghjunghje a prutezzione di surge |
Ciò chì provoca veramente i fallimenti di u modulu LCD?
Degradazione di u retroilluminazione
A retroilluminazione hè u fallimentu unicu-cumpunente più cumuni in i moduli LCD. L'arrays LED dim gradualmente annantu à a so vita operativa - i pruduttori qualificanu i prudutti contruNorme di prova di affidabilità di i semiconduttori JEDEC, è a vita valutata varieghja significativamente trà i pannelli di qualità di consumatore è industriale. Sempre riferite à a datasheet di u vostru modulu specificu per a so vita di serviziu valutata in e vostre cundizioni operative, micca una figura generica di l'industria.
Un display cù una retroilluminazione degradata passa sempre cuntrolli elettrici. U pannellu travaglia - solu ùn pò micca pruduce una maghjina leggibile in a luce ambientale normale. Se a schermu pare accettabile in una stanza scura, ma diventa quasi invisibule sottu l'illuminazione luminosa di l'uffiziu o fora, a retroilluminazione hè a prima cosa da pruvà.
⚠️ Errore cumuni:cumpensà una retroilluminazione dimming spinghjendu a luminosità à u massimu. Questu accelera l'usura di i LED è accurtà a vita utile restante di un cumpunente dighjà-degradante. A selezzione di hardware cù un spaziu di luminosità adattatu da u principiu evita u prublema cumplettamente - vede ciò chì distinguemoduli LCD{0}}di qualità cummercialeda alternative di-cunsumu.
Problemi di cunnessu è cable
I cavi nastri, i connettori zebra è i giunti di saldatura si degradanu sottu vibrazioni, cicli termichi è flex ripetuti. U modu di fallimentu hè quasi sempre intermittente: sfarfallu à certe orientazioni, segmenti di visualizazione caduti sottu vibrazione, o una schermu chì funziona à l'iniziu ma falla à a temperatura di u funziunamentu. Reseating ogni connettore prima di cumanda di pezzi risolve una parte significativa di lagnanza di u campu à costu zero.
Stress ambientale
U friddu rallenta a risposta di i cristalli liquidi; u calore accelera l'invechjamentu di u polarisu è a delaminazione adesiva; l'umidità corrode l'elettrodi da l'internu, producendu segmenti di visualizazione mancanti chì si aggravanu gradualmente in settimane. Specificate sempre per i peggiori-condizzioni di i casi, micca quelli mediu. Per applicazioni in ambienti esigenti,Soluzioni di display LCD integrate cù valutazioni ambientali currispondentivale a pena evaluà prima di implementazione, micca dopu un fallimentu di campu.
⚠️ Errore cumuni:pruvà una visualizazione in cundizioni di laboratoriu è assumendu chì farà u listessu all'aperto, in un magazzinu friddu, o vicinu à una fonte di umidità - senza verificà chì a classa IP nominale di u modulu è a gamma di temperatura currispondenu veramente à l'ambiente di implementazione.
Problemi di alimentazione è difetti di i driver
I picchi di tensione causanu danni immediati à u driver IC. Fornitura ondulazione - rumore AC nantu à u rail DC - causa danni più sottili, cumulativi: reset aleatorii, rumore di l'imaghjini, è a vita LED ridotta. Cunsultate a datasheet di u vostru modulu per a so tensione di ripple massima permessa; ùn ci hè micca un limitu universale chì si applica à tutti i tipi di pannelli.
I bug di firmware è i discordanza di protokolli sò una categuria separata chì imita u fallimentu di hardware in modu convincente. Un schermu biancu o un output scrambled dopu un scambiu di bordu o un aghjurnamentu di software hè assai spessu un errore di cunfigurazione, micca un pannellu rottu. Sta distinzione importa quanduparagunà i furmati di schermu LCD è LED- diverse tecnulugii anu comportamenti di protokollu è firme di difetti diffirenti.
Sei -Step Diagnostic Process
Travaglia attraversu questi in ordine. Arresta appena identificate u difettu - scambii innecessarii perde u tempu è introduci novi variàbili.
Passu 1 - Ispezione visuale prima di accende-.Fighjate cracke, cundensazione daretu à u pannellu, burn marks nantu à u PCB, è cables ribbon spusati o torciati. Sè truvate danni fisichi, ùn applicà micca u putere. Una cunnessione in cortu pò causà danni in cascata chì hè assai più caru cà a culpa originale.
Passu 2 - Verificate a tensione di input.Aduprate un multimetru à i pins d'ingressu di putenza di u modulu. Tensioni nominali tipiche per i pannelli TFT sò 3.3V, 5V, o 12V - verificate a vostra datasheet. Una lettura di più di 5% fora di e spec. Per i difetti intermittenti, aghjunghje un oscilloscopiu per verificà l'ondulazione di l'offerta contr'à a specificazione permessa di a datasheet.
Passu 3 - Isolate a retroilluminazione.In una stanza dim, brilla una linterna à a superficia di u pannellu in un angolo. Se pudete fà una maghjina debbuli, u pannellu hè funziunale è solu a retroilluminazione hà fiascatu. Questa prova unica elimina a mità di l'arburu di diagnosticu in menu di 10 seconde - è funziona ugualmente bèbar{0}}format display LCDcum'è nantu à i pannelli rettangulari standard.
Passu 4 - Scambià i cavi è e schede in modu metodicu.Caricà un mudellu di prova cunnisciutu-bonu. Sustituite u cable nastro cù una unità di travagliu verificata. Se u difettu seguita u cable, u cable hè u prublema. S'ellu ferma cù u tavulinu, u tavulu hè u prossimu. Sustituite prima u cumpunente menu caru è più accessibile.
Passu 5 - Verificate u protocolu di cumunicazione.Un schermu biancu o un output distortu dopu un scambiu di bordu hè quasi sempre un errore di cunfigurazione. Verificate u baud rate (UART), u modu SPI (CPOL / CPHA), o l'indirizzu I2C contru a datasheet. Stu passu piglia una parte sproporzionata di difettiambienti di visualizazione di chioschiinduve i moduli sò rimpiazzati in u campu, spessu da a documentazione incompleta.
Passu 6 - Replica e cundizioni di u campu nantu à u bancu.Un display chì travaglia in u laboratoriu ma falla in u dispiegamentu quasi sempre hà una causa radica termale o di vibrazione. Un connettore chì hè marginale à 22 gradi pò apre completamente à 55 gradi. Applicà u calore cuntrullatu durante a prova di bancu - un difettu chì appare sopra à una certa temperatura identifica l'espansione termale cum'è u mecanismu direttamente.
Riparare o rimpiazzà ? Un quadru di decisione
A riparazione hè sensu quanduu difettu hè localizatu à un solu cumpunente rimpiazzabile - un cable, un array di retroilluminazione, una aghjurnazione di firmware - u modulu hè parti di un sistema induve l'approvvigionamentu di un sustitutu implica tempi di inattività significativu o redesign, è u costu di riparazione hè chjaramente menu di una nova unità.
A sustituzione hè più sensu quanduparechji sintomi appariscenu simultaneamente. A retroilluminazione scura, l'usura di u connettore è l'imaghjini fantasma chì appariscenu inseme hè un indicatore affidabile di a fine di a vita di serviziu, micca un solu difettu riparabile. A sustituzione hè ancu sensu quandu un modulu attuale offre specificazioni megliu - luminosità più altu, temperatura operativa più larga, megliu prutezzione di l'ingressu - chì riduce a carica di mantenimentu futuru.
Prima di impegnà in ogni strada, travagliate queste cinque dumande:
- Hè questu u primu fallimentu di l'unità, o hà fallutu prima?
- Hè u difettu limitatu à un solu cumpunente sustituibile?
- U costu tutale di riparazione - parte, u travagliu è u tempu d'inattività - ferma chjaramente sottu à u costu di rimpiazzamentu ?
- L'unità riparata durerà realisticamente à traversu u requisitu di serviziu restante di u sistema?
- Un sustituzione attuale offre specificazioni significativamente megliu per questa applicazione?
Se trè o più risposte favurizeghjanu a rimpiazzamentu, questu hè in generale u percorsu più chjaru. Sfoglia u pienugamma di pruduttioparlà cun un specialistacirca l'approvvigionamento. Per i cuntesti di vendita è di signalizazione,cunfigurazioni LCD persunalizati per a signalazione di venditaSpessu furnisce megliu ecunumia -à longu andà cà un cum'è direttu-per-scambio cum'è.
Mantenimentu Preventivu
- Cuntrolli ambientali:Implantate in u intervallu di temperatura è umidità nominali di u modulu, utilizendu i peggiori-condizioni per a pianificazione. In ambienti di alta -umidità, chjusi sigillati cù qualificazioni IP verificate sò un requisitu, micca una precauzione.
- Gestione di l'energia:Aduprate forniture regulate cù prutezzione di surge hardware. Evite l'accensione di retroilluminazione continuamente à a luminosità massima - u cuntrollu di luminosità adattativu riduce l'usura di i LED senza impattu visibile nantu à l'usabilità.
- Ispezioni pianificate:Mensu - verificate u sediu di u cunnessu è cercate a condensazione. Trimestralmente - eseguisce un mudellu di test di diagnosticu è verificate a tensione di alimentazione sottu carica. Ogni annu - verificate l'ondulazione di l'offerta è inspeccione i strati ottichi per delaminazione o invechjamentu di polarizazione.

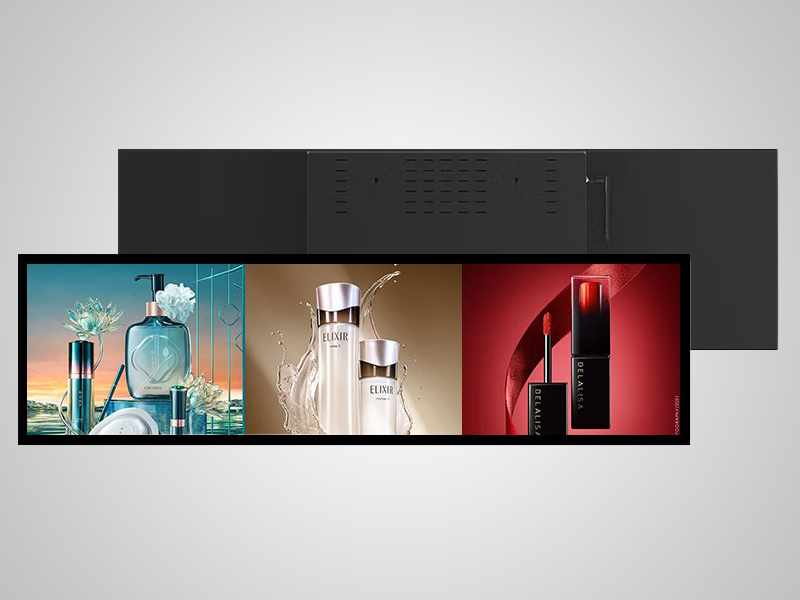

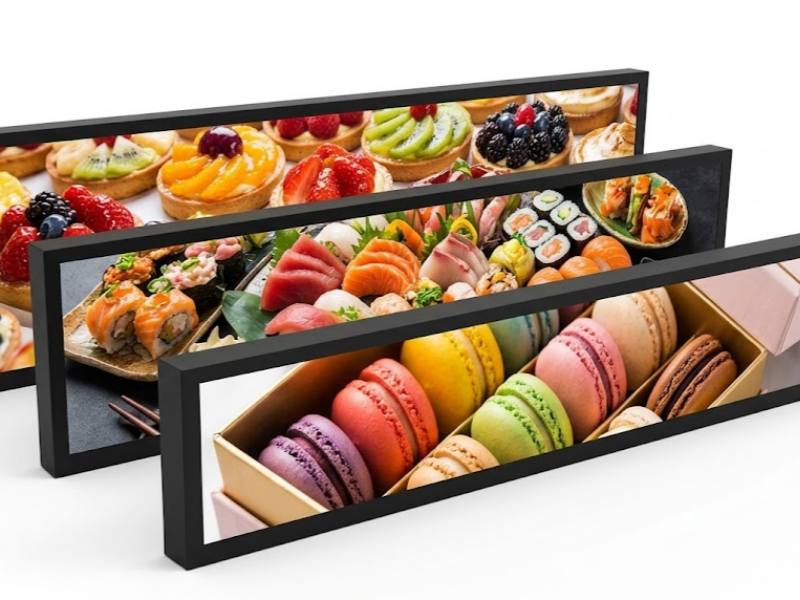

Perterminal d'autore -serviziuimplementazioni chì funzionanu continuamente in ambienti di altu-trafficu, u cuntrollu trimestrale hè l'attività di mantenimentu unica di più altu-valore.Schermi LCD allungati usati in ambienti supermercatiaffruntà l'esposizione specifica à l'umidità è i sustanzi chimichi di pulizia chì i scheduli di mantenimentu standard ùn ponu micca risolve cumplettamente.
Domande Frequenti
U mo LCD mostra un screnu biancu - u pannellu hè rottu?
Micca necessariamente. Un schermu biancu hè più spessu un fallimentu di cumunicazione o inizializazione cà u dannu fisicu. Verificate a cunfigurazione di u protocolu - baud rate, u modu SPI, o l'indirizzu I2C - contr'à a datasheet di u modulu. Questu hè soprattuttu pertinenti dopu un aghjurnamentu di firmware o un scambiu di bordu induve i paràmetri ùn anu micca trasferitu bè.
Cumu possu sapè se a retroilluminazione o u pannellu LCD hà fiascatu?
Brilla una linterna à a superficia di u screnu in un angolo in una stanza scura. Se pudete vede una maghjina sbulicata, u pannellu produce una pruduzzioni currettamente è solu a retroilluminazione hà fiascatu. Nisuna imagine à tutti sottu una linterna significa chì u difettu hè in u pannellu, u bordu di u driver, o u percorsu di signale trà elli.
Pò esse riparatu un display flickering senza rimpiazzà u modulu?
In a maiò parte di i casi, sì. U flickering hè più cumunimenti causatu da un cable di nastri scioltu, una unione di saldatura marginale, o un ripple di supply eccessivu. Reseating connectors è verificate a stabilità di a tensione di fornitura sottu a carica risolve a maiò parte di e lagnanze sfarfallanti prima chì sia necessaria a sostituzione di cumpunenti.
Hè sicuru per accende nantu à una visualizazione chì hè stata esposta à l'umidità?
No. Permettenu à u modulu di asciugà cumplettamente in un ambiente di bassa -umidità prima di applicà u putere. L'accensione di un display umitu rischia di corrosione di l'elettrodi è di cortu circuiti chì ponu dannà permanentemente u pannellu.
Perchè u mo display funziona nantu à u bancu, ma falla in u campu?
Campu intermittenti-solu i fallimenti sò quasi sempre causati da l'espansione termica à a temperatura di u funziunamentu, l'intermittenza di u connettore indotta da vibrazioni-, o a condensazione durante l'iniziu. Replicate l'ambiente di implementazione attuale - temperatura, vibrazione, umidità - durante a prova di bancu. Per guidà nantu à a selezzione di hardware chì gestisce e cundizioni esigenti più coerente,questa panoramica di l'opzioni di visualizazione LCD d'altu -rendimentucopre e differenze di specificazione chì importanu più.
Cunclusioni
I fallimenti di u modulu LCD sò leghjite una volta chì sapete ciò chì cercate. Un pannellu scuru, una schermu sfarfallante, una output distorta - ogni mape à una lista gestibile di probabili cause, è un prucessu di diagnosticu strutturatu trova l'errore attuale più rapidamente di rimpiazzà i cumpunenti in casu. U listessu prucessu vi dice ancu chjaramente quandu a riparazione hà eseguitu u so cursu è a rimpiazza hè a risposta ghjusta.
